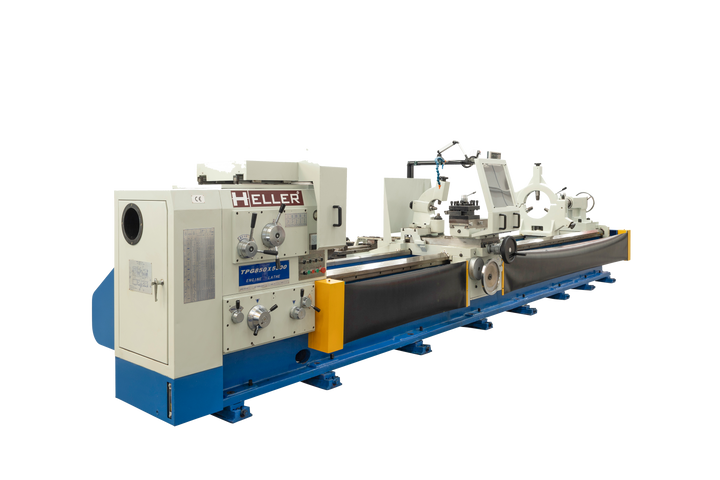

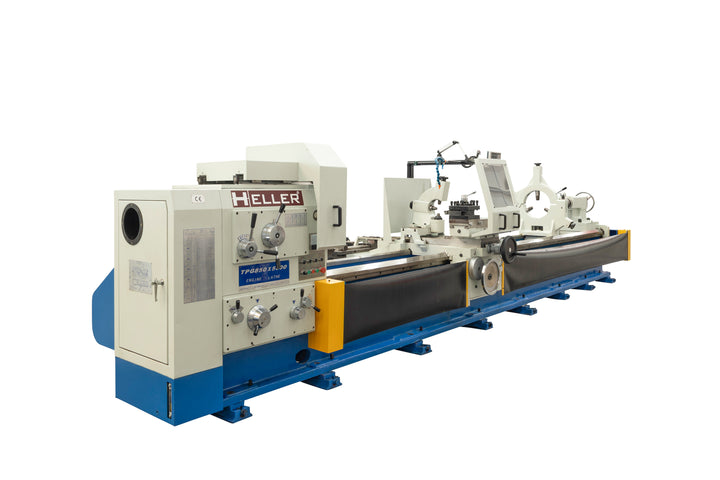

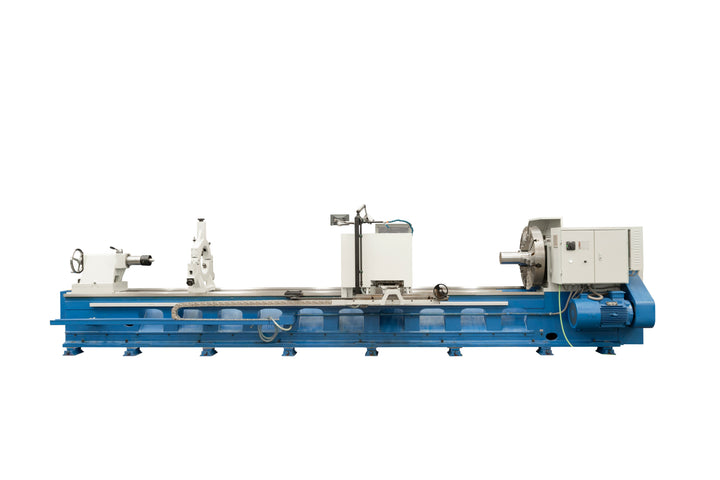

Torno gran paso de barra Heller TGPB820

Marca: HELLERReferencia: TGPB820 (205/225/255)x1500-8000

El torno de gran paso de barra TGPB820 (205/225/255)x1500-3000 está diseñado para el mecanizado de piezas largas y de gran diámetro con alta precisión y rendimiento constante.

Volteo sobre bancada
820 mm
Distancia entre puntos
8000 mm
Paso de barra
205 mm
Velocidad máx.
500 rpm
Potencia
15 kW
Precio bajo consulta

¿Prefieres hablar con un técnico? 965 430 014

  • Asesoramiento técnico antes de la compra
  • Demostración en nuestras instalaciones de Monforte del Cid (Alicante)
  • Puesta en marcha, formación y servicio técnico propio
  • Recambios y mantenimiento durante toda la vida de la máquina

Descripción

Torno gran paso de barra Heller TGPB820

El torno de gran paso de barra TGPB820 (205/225/255)x1500-3000 está diseñado para el mecanizado de piezas largas y de gran diámetro con alta precisión y rendimiento constante. Cuenta con una capacidad de barra de entre 205 y 255 mm, y una distancia entre centros que varía entre 1500 y 3000 mm, lo que permite trabajar con componentes extensos y pesados sin perder estabilidad. Su bancada monobloque de fundición, con una anchura de 600 mm, asegura un soporte firme y un desplazamiento suave del carro para acabados precisos. Equipado con caja Norton para avances y roscas, múltiples velocidades de husillo y motor potente, facilita operaciones continuas y complejas. Incorpora sistema de refrigeración, freno hidráulico ajustable, protector de plato y cumple con normativas CE para un entorno seguro. Este modelo es ideal para industrias que requieren precisión, capacidad y durabilidad en el torneado de barras largas y de gran diámetro.

Ficha técnica

TGPB820

CAPACIDAD
Altura de puntos (mm)410
Distancia entre puntos (mm)Desde 1500 Hasta 8000
Diámetro máx. sobre bancada (mm Ø)820
Diámetro máx. sobre carro (mm Ø)500
Peso máx. admitido entre puntos (T)6
Anchura de bancada (mm)205-225(550)/255(600)
HUSILLO PRINCIPAL
Agujero del husillo (mm Ø)205/225/255
Tipo y nº de velocidades (Mecánicas)3
Rango de velocidades del husillo (r.p.m)205-225(28-500)/255(20-380)
AVANCES
Avances longitudinales (mm/rev)32/0,1-1,46
Avances transversales (mm/rev)32/0,04-0,65
PASOS DE ROSCA
Pasos Métricos (mm)(32)1-15
Pasos en pulgada (t.p.i)(26)14-1
RECORRIDOS
Recorrido longitudinal (mm)1250/2850
Recorrido transversal (mm)320/420
Dimensiones máximas de herramienta (mm)32x32
CONTRAPUNTO
Diámetro caña del contrapunto (mm)205-225(100)/255(120)
Recorrido caña contrapunto (mm)250
Cono morse contrapunto (CM)205-225(5)/255(6)
MOTORES Y ALIMENTACIÓN
Potencia del motor principal (Kw/CV)205-225(11)/255(15)
Tensión eléctrica (V/Hz)230-400V/50 Hz
PESO Y DIMENSIONES
Dimensiones (L x An x Al) (mm)*Consultar según modelo*
Peso neto (kg)*Consultar según modelo*

Equipamiento de serie

TGPB820

  • Visualizador Fagor X, Z
  • 2 platos de 4 garras TGPB 820 de 520 mm (205/225) y 630 mm (255)
  • 2 platos de 4 garras TGPB 1000 de 780 mm (320) y 790 mm (360)
  • 2 platos de 4 garras TGPB 1000 de 1250 mm (320/360)
  • Copiador de conos (opcional)
  • Lámpara de trabajo
  • Sistema de refrigeración
  • Punto fijo CM 5 – TGPB 820 (205/225)
  • Punto fijo CM 6 – TGPB 820 (255), TGPB 1000 y TGPB 1250 (320/360)
  • Pernos de anclaje
  • Protección del plato
  • Protección de la herramienta con micro

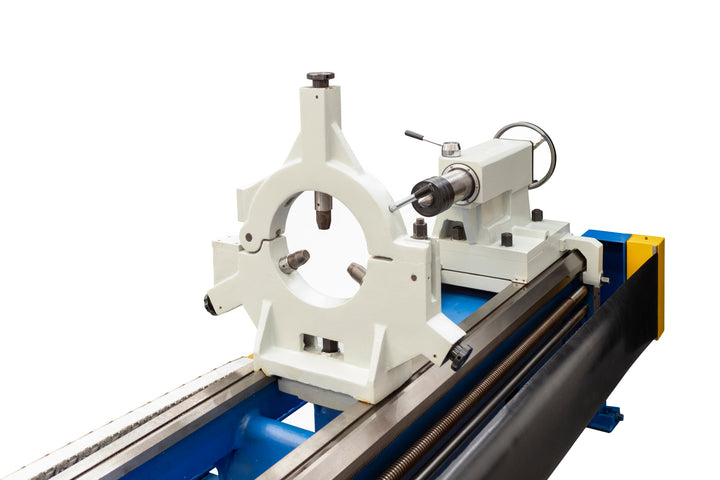

  • Luneta fija
  • Luneta móvil
  • Cubrehusillos de cortina
  • Bandeja trasera hasta 3 metros

Otros modelos de la gama

Tornos Gran Paso de Barra

ModeloVolteo sobre bancadaDistancia entre puntosPaso de barraVelocidad máx.PotenciaVer ficha
TGPB820820 mm8000 mm205 mm500 rpm15 kWEste modelo
TGPB1000(320/360)x1500-80001000 mm8000 mm320 mm380 rpm22 kWVer ficha
TGPB1250 (320/360)x1500-80001250 mm8000 mm320 mm380 rpm30 kWVer ficha
Ver todos los modelos →

Preguntas frecuentes

TGPB820

¿Cuáles son las características principales del modelo TGPB820?

Datos principales del modelo TGPB820: Volteo sobre bancada: 820 mm; Distancia entre puntos: 8000 mm; Paso de barra: 205 mm; Velocidad máx.: 500 rpm; Potencia: 15 kW.

¿Qué incluye de serie el modelo TGPB820?

De serie incluye: Visualizador Fagor X, Z ; 2 platos de 4 garras TGPB 820 de 520 mm (205/225) y 630 mm (255) ; 2 platos de 4 garras TGPB 1000 de 780 mm (320) y 790 mm (360) ; 2 platos de 4 garras TGPB 1000 de 1250 mm (320/360) ; Lámpara de trabajo ; Sistema de refrigeración ; Punto fijo CM 5 – TGPB 820 (205/225) ; Punto fijo CM 6 – TGPB 820 (255), TGPB 1000 y TGPB 1250 (320/360)… Lista completa en «Equipamiento de serie».

¿Cuál es el precio del modelo TGPB820?

El precio depende de la configuración y de los accesorios que necesites. Solicita presupuesto sin compromiso desde esta página o llámanos al 965 430 014.

¿Puedo ver el modelo TGPB820 antes de comprarlo?

Sí. Hacemos demostraciones en nuestras instalaciones de Monforte del Cid (Alicante). Llámanos al 965 430 014 para concertar una visita.

¿Quién se encarga de la instalación y del mantenimiento?

Nuestro servicio técnico propio se encarga de la puesta en marcha y de la formación de los operarios, y te atiende en el mantenimiento y los recambios durante toda la vida de la máquina.
