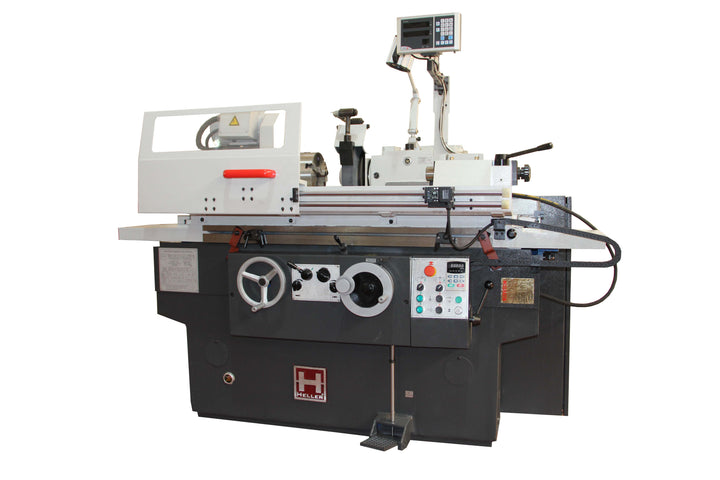

| Área de trabajo | |
|---|
| Altura del centro (mm) | 180 |
| Recorrido de la mesa de trabajo (máx.) (mm) | 1090 |
| Longitud de rectificado (mm) | 1.000 |
| Diámetro de rectificado sin luneta (mm) | 8-320 |
| Diámetro de rectificado con luneta (mm) | 8-60 |
| Diámetro interior de rectificado sin luneta (mm) | 35-100 |
| Diámetro interior de rectificado con luneta (mm) | 30-100 |
| Profundidad de rectificado interior (mm) | 125 |
| Peso máximo de la pieza entre centros (Kg) | 150 |
| Rango de giro máximo de la mesa.(º) | -3±7 |
| Avances | |
|---|
| Avance de la mesa (m/min) | 0,1-4 |
| Cabezal | |
|---|
| Velocidades del cabezal de trabajo (1/min) | 25 - 220 |
| Rango de giro del cabezal de trabajo (º) | 0 - 45° |
| Conicidad del cabezal (CM) | 4 |
| Cabezal de rectificado | |
|---|
| Velocidad interior del husillo de rectificado (1/min) | 10.000 |
| Rango de giro del cabezal de rectificado (r+l) (± °) | 30 |
| Recorrido del cabezal de rectificado (mm) | 250 |
| Velocidad periférica de la muela (m/s) | 35 |
| Velocidad de la muela (1/min) | 1670 |
| Contrapunto | |
|---|
| Conicidad del contrapunto (CM) | 4 |
| Recorrido de la caña (mm) | 25 |
| Capacidad de accionamiento | |
|---|
| Potencia del motor de la unidad principal (Kw/Cv) | 5.5 |
| Potencia del motor de la unidad de rectificado interno (Kw/Cv) | 1.1/1,5 |
| Potencia del motor de la bomba hidráulica (Kw/Cv) | 0,75/1,0 |
| Potencia del motor del husillo de trabajo (Kw/Cv) | 1,5/2 |
| Potencia del motor de la bomba de refrigeración (Kw/Cv) | 0,125/0,17 |
| Precisiones | |
|---|
| Desviación de la carrera (mm) | 0.003 |
| Rugosidad (D.E./D.I) (µm Ra) | 0.32/0.63 |
| Medidas y pesos | |
|---|
| Dimensiones de las muela (mm) | 400x50x203 |
| Dimensiones de la muela, rectificado interior (máx.) (mm) | 50x40x16 |
| Dimensiones de la muela, rectificado interior (mín.) (mm) | 45x35x10 |
| Dimensiones totales (L x An x Al) (m) | 3.61x1.81x1.55 |
| Tensión eléctrica (V/Hz) | 230-400V/50 Hz |
| Peso | 3.700 |
