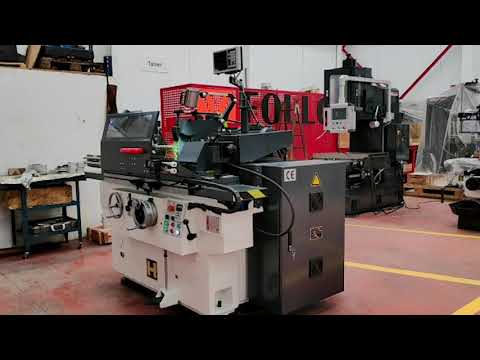

| ÁREA DE TRABAJO | |
|---|
| Altura del centro (mm) | 135 |
| Recorrido de la mesa de trabajo (máx.) (mm) | 640 |
| Longitud de rectificado (mm) | 500 |
| Diámetro de rectificado sin luneta (mm) | 8 - 200 |
| Diámetro de rectificado con luneta (mm) | 8 - 60 |
| Diámetro interior de rectificado sin luneta (mm) | 25 - 100 |
| Diámetro interior de rectificado con luneta (mm) | 35 - 100 |
| Profundidad de rectificado interior (mm) | 125 |
| Peso máximo de la pieza entre centros (Kg) | 50 |
| Rango de giro máximo de la mesa (°) | -3 ± +9 |
| AVANCES | |
|---|
| Avance de la mesa (m/min) | 0.1 - 4 |
| CABEZAL | |
|---|
| Velocidades del cabezal de trabajo (1/min) | 25 - 380 |
| Rango de giro del cabezal de trabajo (°) | 0 - 45 |
| Conicidad del cabezal (CM) | 4 |
| CABEZAL DE RECTIFICADO | |
|---|
| Velocidad interior del husillo de rectificado (1/min) | 14,000 |
| Rango de giro del cabezal de rectificado (±°) | 30 |
| Recorrido del cabezal de rectificado (mm) | 200 |
| Velocidad periférica de la muela (m/s) | 35 |
| Velocidad de la muela (1/min) | 1670 |
| CONTRAPUNTO | |
|---|
| Conicidad del contrapunto (CM) | 4 |
| Recorrido de la caña (mm) | 25 |
| CAPACIDAD DE ACCIONAMIENTO | |
|---|
| Potencia del motor de la unidad principal (Kw/Cv) | 4 |
| Potencia del motor de la unidad de rectificado interno (Kw/Cv) | Main motor |
| Potencia del motor de la bomba hidráulica (Kw/Cv) | 0.75 / 1.0 |
| Potencia del motor del husillo de trabajo (Kw/Cv) | 0.75 / 1.0 |
| Potencia del motor de la bomba de refrigeración (Kw/Cv) | 0.13 / 0.18 |
| PRECISIONES | |
|---|
| Desviación de la carrera (mm) | 0.003 |
| Rugosidad (D.E./D.I) (µm Ra) | 0.32 / 0.63 |
| DIMENSIONES Y PESO | |
|---|
| Dimensiones de la muela (mm) | 400 x 50 x 203 |
| Dimensiones de la muela interior (máx.) (mm) | 50 x 40 x 16 |
| Dimensiones de la muela interior (mín.) (mm) | 45 x 35 x 10 |
| Dimensiones totales (L x An x Al) (m) | 2.25 x 1.6 x 1.5 |
| Tensión eléctrica (V/Hz) | 230-400V / 50 Hz |
| Peso (Kg) | 2200 |
